Программная платформа для систем автоматизации и мониторинга

УСЛУГИ > Автоматизация

IntraSCADA – это новое поколение программного обеспечения, которое сочетает в себе проверенные возможности HMI/SCADA, используемые тысячами организаций по всему миру, с новыми расширенными функциями, обеспечивающими лучшие в своем классе результаты.

Система IntraSCADA разработана на основе современных web-технологий. Мощные инструменты конфигурирования и богатые возможности визуализации позволяют легко разрабатывать проекты любого масштаба и сложности.

Более подробная информация о системе на сайте - https://intrascada.ru

Телегам канал - https://t.me/IntraTeach

Краткое описание SCADA системы:

1) 100% веб система

Работа над проектом ведется в обычном браузере.
Интерфейс для настройки системы (Project Manager) разработан с учетом современных подходов к UI/UX при работе с отображением большого количества данных. Основная навигация по компонентам системы осуществляется через левое меню и дерево.

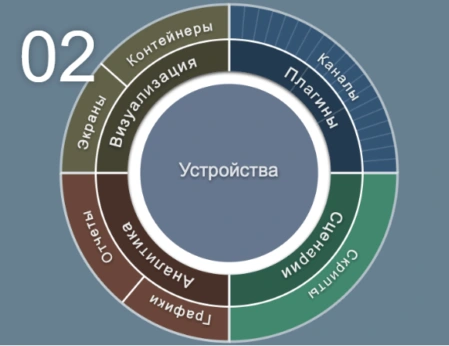

2) Структура системы

Основным компонентом системы являются устройства. Вокруг них работают все остальные подсистемы.

Визуализация – отображает свойства устройств на экранах и мнемосхемах.
Плагины – связывают свойства устройств с каналами реальных устройств.
Сценарии – обеспечивают поведение системы автоматизации в зависимости от событий устройств и условий.
Аналитика – использует данные от устройств для получения графиков, отчетов и журналов.

3) Устройства

Устройства – ключевой компонент системы.
Это могут быть как отдельные физические устройства (насосы, датчики, задвижки и т.п.), так и целые объекты (котлы, вентиляционные установки, счетчики).

Каждый тип имеет неограниченный набор свойств.
Например у трехфазного счетчика есть 23 свойства (мощность, напряжение и токи по каждой фазе и т.д.).
Часть этих свойств получают информацию от каналов, а часть вычисляется скриптами-обработчиками. Например, суммирование мощности по всем фазам.

При установке системы вы получаете базовый набор типов устройств, которые можно изменить или добавить свои.

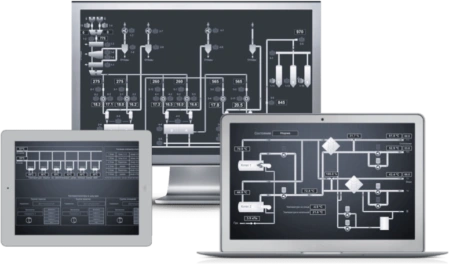

4) Визуализация

Раздел визуализации состоит из нескольких элементов:

Экраны – базовые элементы. На них размещаются все остальные элементы.
Контейнеры – мнемосхемы, меню, строка состояния и т.п.
Диалоги – настраиваемые всплывающие окна.
Шаблоны визуализации – визуальные отображения устройств (датчиков, механизмов)
Библиотека базовых элементов (кнопка, текст, изображение, поле ввода, слайдер и т.д.)
Библиотека символов и изображений. Вы можете загрузить свои векторные и растровые изображения.

Любой элемент визуализации можно выгрузить на свой компьютер и использовать в других проектах.

5) Плагины

Плагины — это программные модули (драйверы) для подключения оборудования.

Список доступных плагинов постоянно расширяется.

Вы можете создать свой плагин на основе открытого API.

Система IntraSCADA имеет встроенный плагин-эмулятор каналов передачи данных. Это дает возможность смоделировать работу системы без подключения к реальным устройствам.

6) Диагностика

Большое внимание в IntraSCADA уделено диагностике. Логи системы можно посмотреть прямо из дашборда. Там же есть информация по текущему потреблению памяти самой системой и отдельными плагинами.

Наличие различных отладчиков помогает оперативно найти место некорректной работы сценариев или каналов устройств.

7) Аналитика

Различные журналы, в том числе с квитированием
Графики
Отчеты

Вся аналитика строится на основе базы данных. В комплекте с системой идет база данных SQLite. Запись любого свойства устройства в базу данных может выполняться по своему алгоритму и со своим временем хранения.

К системе можно подключить практически любую базу данных (MySQL, PostgreSQL …) с помощью адаптированного DB агента.

8) Сохранение и восстановление проектов

Система позволяет сохранить созданный проект в архиве на своем компьютере и при необходимости восстановить его на рабочем сервере. При замене сервера или при его выходе из строя у вас есть возможность восстановить работу системы на новом сервере в считанные минуты.

Вы можете вести у себя библиотеку проектов и тиражировать их на разных объектах, внося только специфические для конкретного объекта изменения. Таким образом, скорость внедрения нового проекта увеличивается в разы.
